SZT-40T手动粉末压片机

一、主要技术参数/Main Technical Parameters ：

压力范围	0-40T  (0-33.3Mpa)
油缸直径	φ125mm
油缸升程	40mm
工作空间	180×100×210mm
外形尺寸	350×260×620mm
重量	100Kg

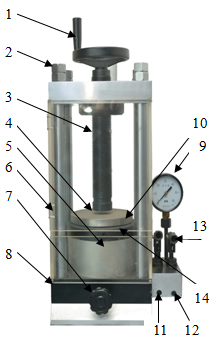

二、结构部件名称/Structure ：

三、油路原理 ：

四、操作简介：

将模具放置工作台面4中心部位，旋下丝杠3与模具压紧，旋紧泄压阀7，摆动压力手把13（摆动角度越大，升压速度越快）使油缸5上升，当样品压实后，压力表9指针稳步上升，上升至需要压力后停止压力，保压后，旋松泄压阀7使油缸回落原始位置，压力表指针归零，模具退模即可。

五、注意事项：

1、使用时不要超过压力允许范围，以免发生危险，尽量小于规定最高压力下使用，延长机器使用寿命。

2、当压力时手感有力，但压力表无显示，立即停止压力，检查压力表是否故障，以免超压发生危险。

3、泄压时泄压手轮勿旋松过多以免旋出手轮，里面密封钢珠掉落，影响机器正常使用。

4、加压时或退模时，油缸升程不要超过规定的行程30mm，以免部件损坏，如需高行程，可连续使油缸回落后旋下丝杠3继续使用，累计达到需要行程。

5、每次操作后，要使油缸回落至原始位置后，再进行下次操作，以免行程累计增加，造成行程超出范围情况。

6、压力表显示数值不是实际压力数值，请根据压力换算公式计算后设定。

7、使用前检查固定螺母2是否有松动现象，如松动必须紧固后再使用。

8、压片机使用46#液压油。

9、保持机器清洁，以防样品粉末及灰尘进入油路发生故障。

六、简单故障排除方法：

以上排除方法可电话咨询

七、系统压力换算：

机器总压力（吨）＝压力表显示数值（MPa）×油缸半径的平方×3.14

（模具）样品实际压强换算：

样品实际压强＝压力表显示数值（MPa）×油缸半径的平方÷样品半径的平方
