DZT-30T电动粉末压片机

一、主要技术参数/Main Technical Parameters ：

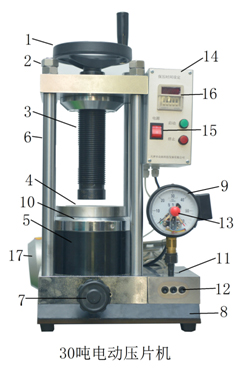

二、结构部件名称/Structure ：

1、手轮/hand wheel                     2、固定螺母/nut

3、丝杠/screw                               4、工作台/worktable

5、油缸/big oil cylinder                6、支柱/column

7、泄压阀/oil-draining                  8、底座/pedestal

9、压力表/pressure guage          10、注油孔/oil-injecting screw

11、吸油阀/oil-suction valve        12、进油阀/oil-suction valve

13、压力调节旋钮                          14、电气控制系统

15、开关                                        16、时间设定器

17、电机

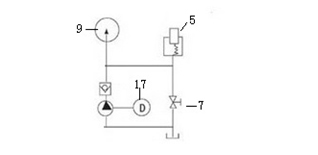

三、油路原理 ：

四、操作简介：

将模具放置工作台面4中心部位，旋下丝杠3与模具压紧，旋紧泄压阀7，设定使用压力值，打开电源开关15，启动电机，使油缸5上升，压力上升至设定压力，电机自动停止，保压后，旋松泄压阀使油缸回落原始位置，压力表指数归零，模具退模即可。

五、注意事项：

1、使用时不要超过压力允许范围，以免发生危险，尽量小于规定最高压力下使用，延长机器使用寿命。

2、当升压至设定压力后压力不停止，应立即按下停止键或总开关，停止升压，防止超压过多造成机器损坏同时产生安全事故。

3、泄压时泄压手轮勿旋松过多以免旋出手轮，里面密封钢珠掉落，影响机器正常使用。

4、加压时或退模时，油缸升程不要超过规定的行程，以免部件损坏，如需高行程，可连续使油缸回落后继续使用，累计达到需要行程。

5、每次操作后，要使油缸回落至原始位置后，在进行下次操作，以免行程累计增加，造成行程超出范围情况

6、压力表显示数值不是实际压力数值，请根据压力换算公式计算后设定。

7、使用前检查固定螺母2是否有松动现象，如松动必须紧固后在使用。

8、保持机器清洁，以防样品粉末及灰尘进入油路发生故障。

9、机器工作时，操作人员不要离开，随时观察，有问题及时停止并解决。

六、简单故障排除方法：

以上排除方法可电话咨询

七、系统压力换算：

机器总压力（吨）＝压力表显示数值（MPa）×油缸半径的平方×3.14

（模具）样品实际压强换算：

样品实际压强＝压力表显示数值（MPa）×油缸半径的平方÷样品半径的平方
