ZDZT-30T自动粉末压片机

一、主要技术参数/Main Technical Parameters ：

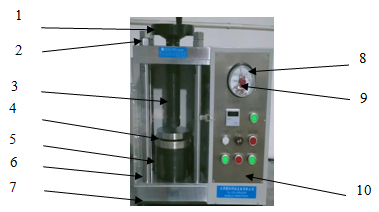

二、整机部件名称：

1、手轮/hand wheel                     2、固定螺母/nut

3、丝杠/screw                               4、工作台/worktable

5、油缸/big oil cylinder                6、支柱/column

7、底座                                         8、压力表

9、使用压力调节旋钮                   10、电气控制系统

三、控制面板图片 ：

A、电源指示                                   B、系统启动按钮

C、系统电源停止按钮                      D、压力上升启动按钮

E、压力下降启动按钮                      F、保压时间设定

G、保压时间蜂鸣提示                      L、上升、下降切换停止按钮

四、操作简介：

将模具放置工作台面4中心部位，旋下丝杠3与模具压紧，调节9设定使用压力值，合上2P空开电源指示灯A亮后设定F保压时间，按下B系统启动按钮，按动D压力上升按钮，使工作台4上升进行压片工作，压力上升至设定压力，油缸自动停止，保压时间到后，油缸自动回落原始位置此时蜂鸣器G发出提示音，压片机自动压片程序结束。

      如保压时间较长时，系统压力会有少许掉压，本机压力表为上下限线控型。掉压后会自动补压，请注意绿色指针必须低于红色两格以上否则设备会频繁启动导致设备故障。压力表8指数归零后，模具退模即可。如中途想终止压片工作按C钮停止，此时会存有压力退不出模具，此时需启动B启动钮，再按E下降钮，再按L停止钮即可操作退模。如需调整4工作台位置时按完上升或下降后再按停止钮即可。

五、注意事项：

1、使用时不要超过压力允许范围，以免发生危险，尽量小于规定最高压力下使用，延长机器使用寿命。

2、当升压至设定压力后压力不停止，应立即按下控制面板C系统电源停止按钮停止升压，防止超压过多造成机器损坏同时产生安全事故。

3、压力表显示数值是系统压力油工作油压不是实际压力吨位数值，请根据压力换算公式计算后设定。

4、使用前检查固定螺母2是否有松动现象，如松动必须紧固后再使用。

5、保持机器清洁，以防样品粉末及灰尘进入油路发生故障。

6、机器工作时，操作人员不要离开，随时观察，有问题及时停止并解决。

7、设备使用环境温度应不低于10℃，以免油泵运行异常。

8、机器不允许倾斜使用及超行程使用。

六、压力表指数与实际使用压力换算方法：

机器总压力（吨）＝压力表显示数值（MPa）×油缸半径的平方×3.14

（模具）样品实际压强换算：

样品实际压强＝压力表显示数值（MPa）×油缸半径的平方÷样品半径的平方

七.产品优势

1.高精度压力控制： 压力范围可达0-30T（0-35MPa），能够满足不同材料的压片需求，压力控制准确，确保压片质量稳定。 2.自动化操作： 采用PLC和触摸屏控制系统，操作简便，自动化程度高。用户可以通过触摸屏设定工作压力、保压时间、模具直径等参数，系统自动换算模具压强，减少人工干预。 3.自动补压功能： 设备具备自动补压功能，当压力低于设定下限时，系统会自动补压，确保压片过程中压力恒定，提高压片的一致性和质量。 4.双向油缸设计： 油缸采用双向设计，升程为50mm（可定制），能够灵活适应不同模具和压片需求，操作更加便捷。 5.显效稳定的液压系统： 采用高低压泵设计，高压流量自动减小，使升压过程更加稳定，减少压力波动，确保压片过程平稳可靠。 6.多功能触摸屏控制： 触摸屏显示设备状态（如准备就绪、自动加压、自动泄压等），操作界面友好，用户可以直观地监控设备运行状态，并进行参数调整。 7.安全可靠： 设备配备紧急停止按钮，遇到异常情况可立即停止操作，避免设备损坏和安全事故。压力表具有上下限控制功能，防止频繁启动导致的设备故障。 8.适用范围广： 适用于多种材料的压片成型，如粉末、陶瓷、金属等，广泛应用于实验室、科研机构和工业生产中。 9.结构紧凑，操作方便： 设备外形尺寸为500×450×560mm，重量为96Kg，结构紧凑，占用空间小，适合实验室和小型生产环境使用。 10.可定制化服务： 设备支持特殊要求的定制服务，如油缸升程、模具尺寸等，能够满足用户的个性化需求。
