ZDZT-60T自动粉末压片机

一、主要技术参数/Main Technical Parameters ：

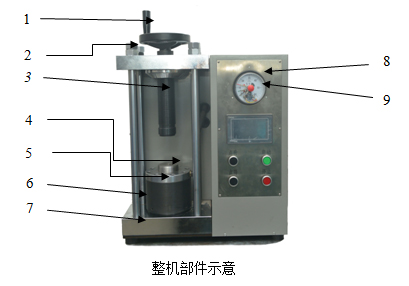

二、整机部件名称：

1、手轮/hand wheel                     2、固定螺母/nut

3、丝杠/screw                               4、工作台/worktable

5、油缸/big oil cylinder                6、支柱/column

7、底座                                         8、压力表

9、压力调节旋钮

三、控制面板图片 ：

A、触摸屏设定保压时间                   B、自动工作启动按钮

C、系统停止按钮                            D、点动上升按钮

E、点动下降按钮                            F、压力表设定工作压力和保压压力下限

四、操作简介：

将模具放置工作台面4中心部位，旋下丝杠3与模具压紧，调节9设定使用压力值，合上2P空开电源指示灯A亮后设定F保压时间，按下B系统启动按钮，按动D压力上升按钮，使工作台4上升进行压片工作，压力上升至设定压力，油缸自动停止，保压时间到后，油缸自动回落原始位置此时蜂鸣器G发出提示音，压片机自动压片程序结束。

      如保压时间较长时，系统压力会有少许掉压，本机压力表为上下限线控型。掉压后会自动补压，请注意绿色指针必须低于红色两格以上否则设备会频繁启动导致设备故障。压力表8指数归零后，模具退模即可。如中途想终止压片工作按C钮停止，此时会存有压力退不出模具，此时需启动B启动钮，再按E下降钮，再按L停止钮即可操作退模。如需调整4工作台位置时按完上升或下降后再按停止钮即可。

五、注意事项：

1、使用时不要超过压力允许范围，以免发生危险，尽量小于规定最高压力下使用，延长机器使用寿命。

2、当升压至设定压力后压力不停止，应立即按下控制面板C系统电源停止按钮停止升压，防止超压过多造成机器损坏同时产生安全事故。

3、压力表显示数值是系统压力油工作油压不是实际压力吨位数值，请根据压力换算公式计算后设定。

4、使用前检查固定螺母2是否有松动现象，如松动必须紧固后再使用。

5、保持机器清洁，以防样品粉末及灰尘进入油路发生故障。

6、机器工作时，操作人员不要离开，随时观察，有问题及时停止并解决。

7、设备使用环境温度应不低于10℃，以免油泵运行异常。

8、机器不允许倾斜使用及超行程使用。

六、压力表指数与实际使用压力换算方法：

机器总压力（吨）＝压力表显示数值（MPa）×油缸半径的平方×3.14

（模具）样品实际压强换算：

样品实际压强＝压力表显示数值（MPa）×油缸半径的平方÷样品半径的平方
